LD6000 H2 vodíkový snímač pro detekci stopového plynu

Pro naprosto přesné lokalizace úniků a zkoušky těsnosti izolačních pásů, vedení a zásobníků

H2 vodíkový senzor - příslušenství pro náš LD6000

S volitelně dostupným vodíkovým snímačem LD6000 H2 se LD6000 skvěle hodí pro lokalizaci netěsností pomocí formovacího plynu typu 95/5, který se skládá z 95 % z dusíku a z 5 % z vodíku.

Vodík díky své specifické struktuře proniká téměř všemi materiály, jako je zemina, beton nebo dlaždice, a pak jej lze na povrchu jednoduchým způsobem zcela přesně lokalizovat vodíkovým snímačem, připojeným k LD6000.

LD6000 zobrazuje přesnou koncentraci vodíku. Limitní hodnoty jsou volně nastavitelné a při překročení se zobrazí jako akustický a optický signál.

Formovací plyn typu 95/5 není toxický ani hořlavý. Proto může být bez obav používán i při lokalizaci netěsností v citlivém prostředí.

Kromě kompaktního ručního snímače je navíc dostupný půdní snímač s integrovaným sacím čerpadlem pro detekci i nejmenších koncentrací stopového plynu.

Půdní snímač se zvlášť dobře hodí pro zkoušky těsnosti nebo lokalizace netěsností zelených střech, hluboko uložených podzemních vedení, která jsou překryta zeminou a dokonce i asfaltem atd.

Vodík jako stopový plyn:

Jako stopový plyn při detekci netěsností slouží vodík, protože je nejlehčí ze všech plynů.

Díky své specifické struktuře proniká vodík velmi rychle do všech materiálů, jako je například zemina, beton, dlaždice apod.

Snímač LD6000 H2 zachycuje unikající vodík, který je například používán v běžném 95/5% formovacím plynu jako stopový plyn pro netěsnosti, s citlivostí 1 ppm.

Čerpadlová sada LD6000 H2 je již sériově integrovaná ve vodíkovém půdním snímači LD6000 H2 (č. art. 3.110.008.020), je ale možné ji objednat i samostatně jako dovybavení starších půdních snímačů LD6000 H2 bez integrovaného čerpadla, které již vlastníte.


Ruční sensor na detekci vodíku H2 pro LD6000

Ruční sensor na detekci vodíku H2 pro LD6000

  • Citlivost: 1 ppm H₂
  • Měřící rozsah: 10 ppm H₂ až 20 000 ppm H₂
  • Rozlišení: 1 ppm H₂
  • Doba odezvy: 0,5 s
  • Konstrukce: s flexibilním husím krkem (délka cca 50 cm) a cca 160 cm dlouhý připojovací kabel pro LD6000
  • Teplotní podmínky: provozní: -10 °C až +60 °C; skladovací: -20 °C až +60 °C

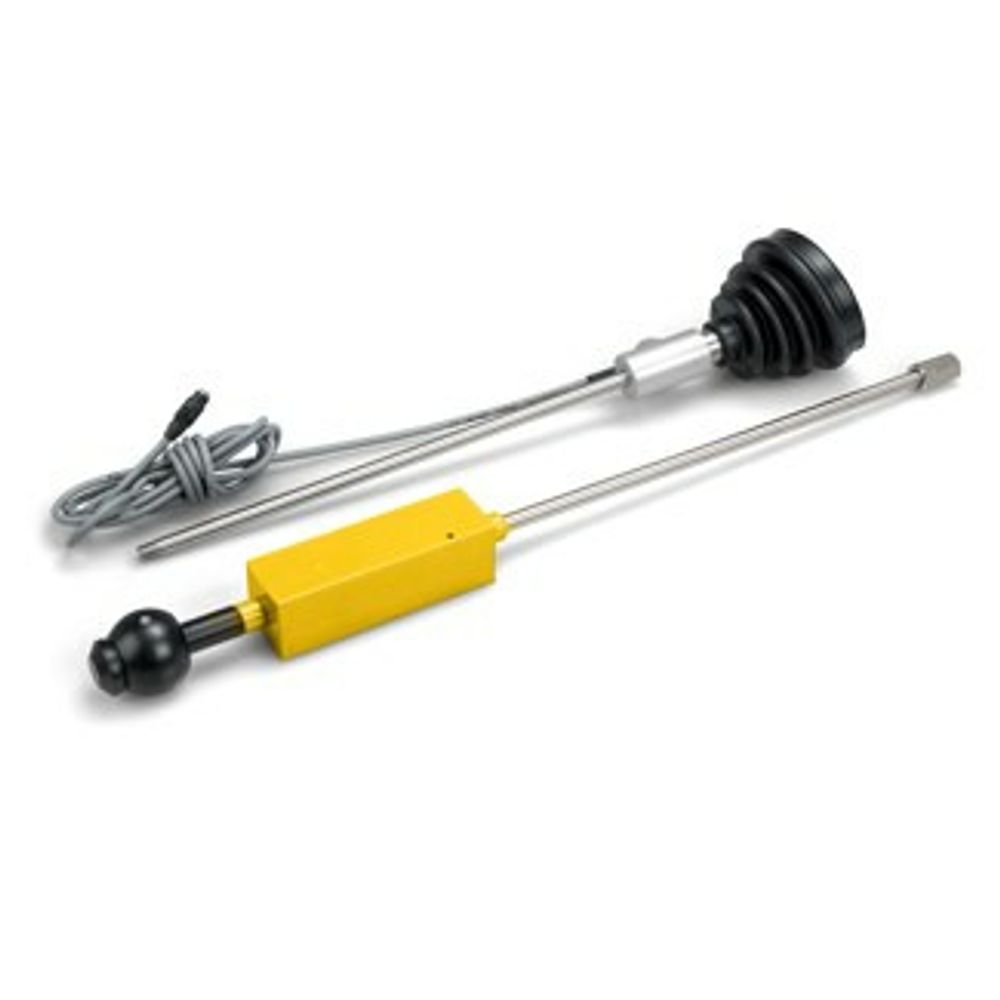

LD6000 Půdní sensor H2 včetně pumpy - sada

LD6000 Půdní sensor H2 včetně pumpy - sada

  • Napájení: 6 voltů
  • Čerpací objem: 1,5 litru / minuta
  • Spotřeba energie: cca 45 mA s neomezeným průtokem
  • Teplotní rozsah: -10°C až +40°C
  • Rozměry: 960 x 95 x 95 mm
  • Hmotnost: 1,1 kg

Režim lokalizace vedení

Leitungsortungsmodus

Tento režim slouží k lokalizaci tlakových vodovodů speciálně z plastu, do kterých je vysílán ultrazvuk vysílačem impulzu LD-PULS.

Více informací o LD-PULS...

Detekce netěsností a akustická lokalizace vedení

Spurengasdetektion

Trasování vedení, vymezení netěsnosti nebo lokalizace bodu - progresivní LD6000 a kvalitní mikrofony, vyrobené v Německu, umožňují zaznamenávání, zpracovávání a zobrazování signálů i minimálních zvuků netěsnosti v dosud nepoznaném rozměru.

LD6000 kombinovaný detektor

LD6000 H2 ruční snímač

Ruční snímač na LD6000 H2 ukázat v internetovém obchodě Trotec
Technické údaje
Všeobecně
  Číslo artiklu 3.110.008.011
H2-plyn [ppm]
  Měřicí rozsah min. | Plyn H2 [ppm] 10
  Měřicí rozsah max. | Plyn H2 [ppm] 20 000
  Rozlišení | Plyn H2 [ppm] 1
  Citlivost odezvy | Plyn H2 [ppm] 1
  Doba odezvy 0,5 s
  Doba zahřátí ~ 45 s
Souprava čerpadla
  Výkon čerpadla standardní (l/min.) [L/min]
  Výkon čerpadla max. (l/min.) [l/min]
  Výkon čerpadla standardní (mbar) [mbar]
  Výkon čerpadla max. (mbar) [mbar]
  Typ čerpadla
  Elektrické napájení
  Příkon [kW]
  Příkon cca [mA]
  Kapacita baterie standardní ( > 0 °C) [h]
  Kapacita baterie při max. výkonu čerpadla ( > 0°C) [h]
Provedení materiálu prvku čidla
  Ostatní
  Nerezová ocel
  Hliník
  Kompozit
  Polykarbonát
Provedení materiálu držadla
  Provedení materiálu Plast
  Plast / kov
  Kov
Rozhraní / formát konektoru
  Formát konektoru Konektor SDI
  Speciální konektor 5pólový
Podmínky prostředí (měřicí elektronika v držadle)
  Provozní teplota min. [°C] -10
  Provozní teplota max. [°C] 60
Funkce a výbava
  robustní slinuté filtr k ochraně čidla
  Flexibilní labutí krk
  Integrovaný propojovací kabel
Hmotnost
  (bez obalu) [kg] 0,5
zjistitelná metriky i funkce
interní senzorika
  H2 plynný vodík [digity]
Funkce a výbava
  robustní slinuté filtr k ochraně čidla
  Flexibilní labutí krk
  Integrovaný propojovací kabel
  Funkční knoflík s připojeným aktivním sacím čerpadlem
  Chráněný hrot čidla pro zapíchnutí do měkkého podkladu
  Gumová manžeta pro lepší utěsnění
  Slinovaný ochranný kryt
  šroubovací duté tyče k prodloužení

 Sériové vybavení

 dostupné volitelně

 není dostupné

LD6000 H2 půdní snímač

LD6000 Půdní sensor H2 včetně pumpy - sada ukázat v internetovém obchodě Trotec
Technické údaje
Všeobecně
  Číslo artiklu 3.110.008.020
H2-plyn [ppm]
  Měřicí rozsah min. | Plyn H2 [ppm] 10
  Měřicí rozsah max. | Plyn H2 [ppm] 20 000
  Rozlišení | Plyn H2 [ppm] 1
  Citlivost odezvy | Plyn H2 [ppm] 1
  Doba odezvy 0,5 s
  Doba zahřátí ~ 45 s
Souprava čerpadla
  Výkon čerpadla standardní (l/min.) [L/min] 1,5
  Výkon čerpadla max. (l/min.) [l/min]
  Výkon čerpadla standardní (mbar) [mbar]
  Výkon čerpadla max. (mbar) [mbar]
  Typ čerpadla
  Elektrické napájení 9 V
  Příkon - doplněk při neomezeném proudění
  Příkon cca [mA] 45
  Kapacita baterie standardní ( > 0 °C) [h]
  Kapacita baterie při max. výkonu čerpadla ( > 0°C) [h]
Provedení materiálu prvku čidla
  Ostatní
  Nerezová ocel
  Hliník
  Kompozit
  Polykarbonát
Provedení materiálu držadla
  Provedení materiálu Plast
  Plast / kov
  Kov
Rozhraní / formát konektoru
  Formát konektoru Speciální konektor 5pólový
  Konektor SDI
Podmínky prostředí (měřicí elektronika v držadle)
  Provozní teplota min. [°C] -10
  Provozní teplota max. [°C] 60
  Teplota skladování min. [°C]
  Teplota skladování max. [°C]
Funkce a výbava
  šroubovací duté tyče k prodloužení
  Funkční knoflík s připojeným aktivním sacím čerpadlem
  Gumová manžeta pro lepší utěsnění
  Integrovaný propojovací kabel
Rozměr
  Délka (bez obalu) [mm] 960
  Šířka (bez obalu) [mm] 95
  Výška (bez obalu) [mm] 95
  Průměr (bez obalu) [mm] 95
Hmotnost
  (bez obalu) [kg] 1,1
zjistitelná metriky i funkce
interní senzorika
  H2 plynný vodík [digity]
Funkce a výbava
  šroubovací duté tyče k prodloužení
  Funkční knoflík s připojeným aktivním sacím čerpadlem
  Gumová manžeta pro lepší utěsnění
  Integrovaný propojovací kabel
  Flexibilní labutí krk
  Chráněný hrot čidla pro zapíchnutí do měkkého podkladu
  robustní slinuté filtr k ochraně čidla
  Slinovaný ochranný kryt

 Sériové vybavení

 dostupné volitelně

 není dostupné
